Membuat Administrasi Peta Jogja dengan ArcView

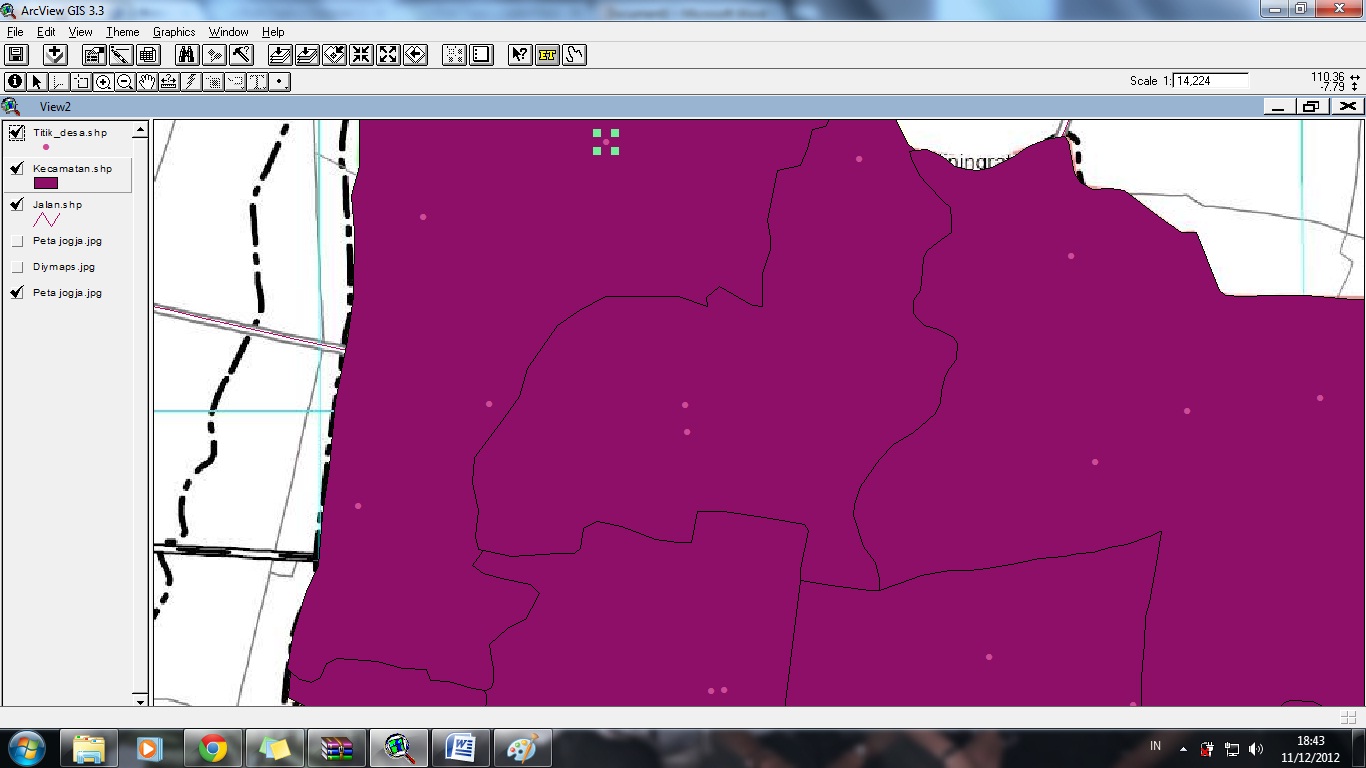

Langkah Petama adalah kita harus melakukan digitasi peta jogja yang terdiri dari jalan, kecamatan dan titik desa agar proses administrasi lebih mudah .



Setelah Proses Digitasi peta jogja selesai . langkah selanjutnya adalah membuat  data administrasi peta jogja. Langkahnya adalah pertama : kita letakkan kursor kita pada layer titik desa > kemudian kita klik theme > start editing untuk memulai input data yang kita inginkan .



Setelah itu kita klik theme > table untuk memulai proses pembuatan Administrasi pada peta jogja



maka tampilan seperti d bawah ini :


selanjutnya kita akan mulai menambahkan data dengan klik edit > add field



Nanti akan muncul tool bar berupa field definition . kita beri nama "luas wilayah", kemudian type string fieldnya kita isi dengan 16.


klik ok, maka tampil seperti berikut :


Seleksi bagian daerah yang di inginkan dan beri nama susuai dengan daerah yang di tunjukan kursor.



Setelah di beri nama di daerah yang di inginkan, kita akan menghitung luas wilayah dengan cara mengaktifkan terlebih dahulu layer polygonnya.



Seperti cara sebelumnya kita klik theme > table  > ok
maka akan muncul  tampilan atribut of kecamatan yang akan kita kerjakan untuk di Edit


Kemudian tambahkan data dengan klik edit > add field seperti langkah sebelumnya, disini kita kan menambahkan 4 kolom baru yaitu luas, keliling, koordinat x dan koordinat Y



Pada field definition kita beri nama luas wilayah, keliling  wilayah, koordinat X  dan koordinat Y. terdiri dari  4 kolom baru yang kita buat . Typenya adalah Number karena satuanya berupa angka, Width kita isikan 16. Decimal place nya kita isi 9 , Tampilanya akan seperti di bawah ini :


Setelah itu kita akan menghitung luas wilayah yang akan kita buat administrasinya. kita pilih dulu tabel luas wilayah ,  setelah itu kita pilih tombol calcutator



Maka akan muncul tampilan baru berupa field calculator, Setelah itu kita masukkan rumus untuk luas area [shape].returnarea*111*111



Klik OK, Maka Tampilan Table kolom Luas akan tampak angka seperti di gambar  :



Selanjutnya Masukkan Rumus untuk Keliling
[shape].returnleght*111



Kemudian OK, maka Tampilan pada kolom Keliling akan tampak angka-ankga seperti pada gambar :



selanjutnya Masukkan Rumus untuk koordinat X
[shape].returncenter.getx , seperti berikut  :



Klik OK, makan akan tampil pada kolom koordinat X seperti pada gambar :



Selanjutnya masukkan Rumus untuk koordinat Y
[shape].returncenter.getY



Klik OK, maka akan tampak pada kolom koordinat Y seperti pada gambar :



Setelah semua data administrasi pada peta jogja terpenuhi dan semua koordinat sudah terIsi. Sekarang kita bisa mencari data daerah yang terbanyak jumlah wilayahnya dengar rumus or
([keliling]>4.79) or ([luas]<0.85)




Hasil dari inputan rumus keliling adalah sebagai berikut ;


Ini berarti hasil yang tampil adalah daerah yang luasnya , lebih dari 4.79 atau kurang dari 0.85
Setelah semua data administrasi terpenuhi dengan rumus or kita bisa mencari data daerah yang terbanyak jumlah wilayahnya dengan rumus and, ataupun bisa kombinasi dengan inputan yang lain.


Hasilnya yang terjadi pada Inputan rumus Or dan And


Dari hasil administrasi yang terjadi pada peta jogja , Dapat di ambil kesimpulan bahwa hasil yang di tampilkan adalah daerah yang luasnya lebih dari 4.79 dan kurang dari 0.85 Daerah yang tidak Terdeteksi.

Dengan demikian proses Administrasi Peta dengan Menggunakan Arcview telah selesai.
